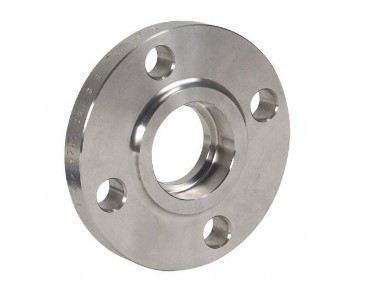

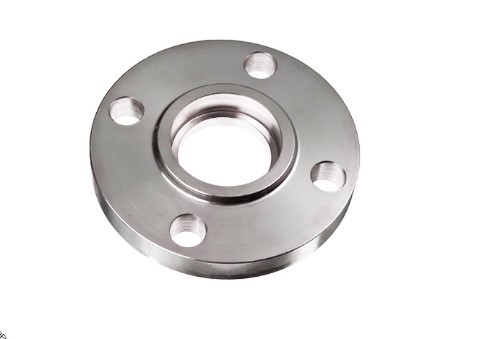

SW flanş olarak basitleştirilmiş soket kaynak flanşı, flanş deliğinde girintili bir alana (bir omuz gibi) sahiptir, bu omuz, flanşa takılan borunun derinliğini ayarlamak için bir kılavuz görevi görür.Soket kaynak flanşı başlangıçta yüksek basınçlı küçük çaplı boru sistemi için tasarlanmıştır.
Mevcut Malzeme:
Standart:
Karbon çeliği ASTM A105, ASTM A350 LF1/2, ASTM A181
Alaşımlı çelik ASTM A182 F5, F9, F11, F22, F91
Paslanmaz çelik ASTM A182 F304/L, F316/L
Dış Çaplar:1/2 inç ila 24 inç, 2500'e kadar#
Özel yapılmış:24'' ila 60'', 900'e kadar#
Duvar kalınlığı:40 ila 160 arası zamanlama
Basınç Dereceleri:Sınıf 150'den Sınıf 2500'e
Yüz Tipi:RF, RTJ
Nasıl kullanılır
Boru ucunu soket kaynak flanşına sokun, boru alt kısmı omuz bölgesine değene kadar, sokulan borunun 1,6 mm (1/16'') meesini geri çekin ve ardından köşe kaynağı yapın.Buradaki amaç, flanş ile borular veya bağlantı parçaları arasında bir genleşme boşluğu (1 köşe kaynağı) oluşturmaktır.
Soket Kaynak Flanşı Nasıl Üretilir
Soket kaynak flanşı, ısıtma işlemlerinde termal streslerin neden olduğu çatlama kusurlarını önlemek için ilk olarak paslanmaz çelik kızdırıcı için kullanıldı ve yıllar sonra her türlü malzeme için standart bir uygulama haline geldi.
Avantajlar
- Soket kaynaklı flanş, sızıntı riskini en aza indirmek için dişli flanşın yerini alabilir.
- Kaynaktan önce eğim vermeye gerek yoktur.
- Borunun dışındaki kaynak işleri boruya nüfuz etmez
