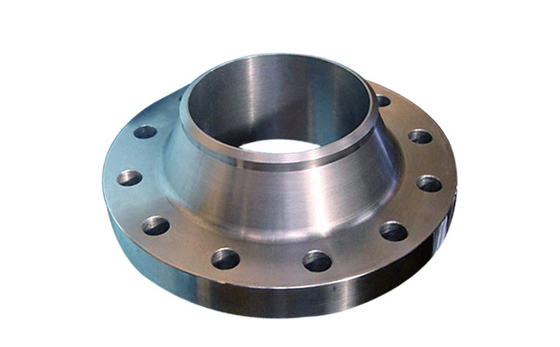

Çap Alın Kaynak Flanşı ile Yüksek ve Düşük Basınçlı Düz ​​Kaynak Flanşı Ulusal Standart

Çap Alın Kaynak Flanşı ile Yüksek ve Düşük Basınçlı Düz ​​Kaynak Flanşı Ulusal Standart

1. Flanş bağlantısı veya flanş bağlantısı, birleştirilmiş bir sızdırmazlık yapısı grubu olarak flanş, conta ve cıvata ile bağlanan sökülebilir bağlantı anlamına gelir.Boru flanşı, boru hattı cihazında boru bulunan flanşı ifade eder ve ekipmanda kullanıldığında ekipmanın ithalat ve ihracat flanşını ifade eder.
2. Uluslararası boru flanş standartlarının çeşitli sistemleri
1) Avrupa flanş sistemi: Alman DIN (Rusya dahil)
A, nominal basınç: 0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32,0, 40.0 Mpa
B. Ortak hesaplama çapı: 15~2000mm
C, flanş yapı tipi: düz kaynak plakası, düz kaynak halkası gevşek manşon tipi, rulo kenar gevşek manşon tipi, rulo kenar gevşek manşon tipi, kaynak halkası gevşek manşon tipi, kaynak tipi, boyun dişli bağlantı tipi, entegre ve flanş kapağı
D, flanş sızdırmazlık yüzeyi: düz yüzey, içbükey yüzey, içbükey yüzey, zıvana oluğu yüzeyi, kauçuk halka bağlantı yüzeyi, lens yüzeyi ve diyafram kaynak yüzeyi
E. Sovyetler Birliği tarafından 1980'de yayınlanan OCT boru flanşları için Ortak kayıt standardı, Alman DIN standardına benzer ve ayrıntılı olarak açıklanmayacaktır.
2) Amerikan flanş sistemi: Amerikan ANSI B16.5 "Çelik boru flanşları ve flanşlı boru bağlantı parçaları" ANSI B16.47A/B "Büyük Çaplı Çelik flanş"
A, nominal basınç: 150psi (2.0Mpa), 300psi (5.0Mpa), 400psi (6.8Mpa), 600psi (10.0Mpa), 900psi (15.0Mpa), 1500psi (25.0Mpa), 2500psi (42.0Mpa),
B. Ortak hesaplama çapı: 6~4000mm
C, flanş yapı tipi: şerit kaynağı, soket kaynağı, diş bağlantısı, gevşek manşon, alın kaynağı ve flanş kapağı
D, flanş sızdırmazlık yüzeyi: içbükey yüzey, içbükey yüzey, zıvana oluğu yüzeyi, metal halka bağlantı yüzeyi
3) ***JIS boru flanşları: genellikle sadece petrokimya tesislerinde kamu işleri için kullanılır, çok az uluslararası etkiye sahiptir ve dünyada bağımsız bir sistem yoktur.
3, Çin'in çelik boru flanşı ulusal standart sistemi GB
1) Nominal basınç: 0.25mpa ~ 42.0mpa
A, Seri 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 (ana seri)
B, Seri 2: PN0.25, PN0.6, PN2.5, PN4.0
PN0.25, PN0.6, PN1.0, PN1.6, PN2.5 ve PN4.0 flanşları Alman flanşlarıyla temsil edilen Avrupa flanş sistemine, diğerleri ise Amerikan flanşlarıyla temsil edilen Amerikan flanş sistemine aittir. .
GB standardında Avrupa flanş sistemine ait maksimum nominal basınç seviyesi 40Mpa, Amerikan flanş sistemine ait maksimum nominal basınç seviyesi 42Mpa'dır.
2) Nominal çap: 10mm~1500mm
3) Flanş yapısı:
Entegre flanş
Flanş birimi
A. Dişli flanş
Kaynak flanşları alın kaynak flanşları
Boyun soketli düz kaynak flanşı kaynak flanş plakası kaynak flanşı
C. Gevşek flanş alın kaynak halkası gevşek manşon boyunlu flanş alın kaynak halkası gevşek manşonlu plaka flanşı düz kaynak halkası gevşek manşonlu plaka flanşı gevşek manşonlu flanşı çevirin
D. Flanş kapağı (kör delik flanşı)
E. Döner flanş
F. Ankraj flanşı
G. Yüzey kaplama/kaplama flanşı
