Ürün ayrıntıları:
|
| Ürün adı: | U Fin Tüpü | Malzeme: | Incoloy800 |
|---|---|---|---|
| Standart: | ASTM / ASME | Bölüm Shap: | Yuvarlak / Kare / dikdörtgen |
| muayene: | Müşteri başına AS | Tekniği: | Sıcak haddelenmiş |
| Bağlantı: | BW PE | Dış Çap (Yuvarlak): | 12.7-25.4mm (1/2 "-1") |
| Vurgulamak: | u şeklinde egzoz borusu,u viraj egzoz borusu |
||

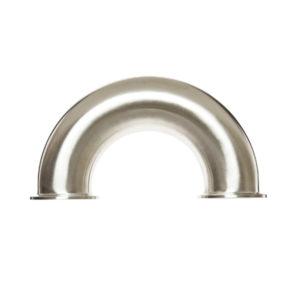

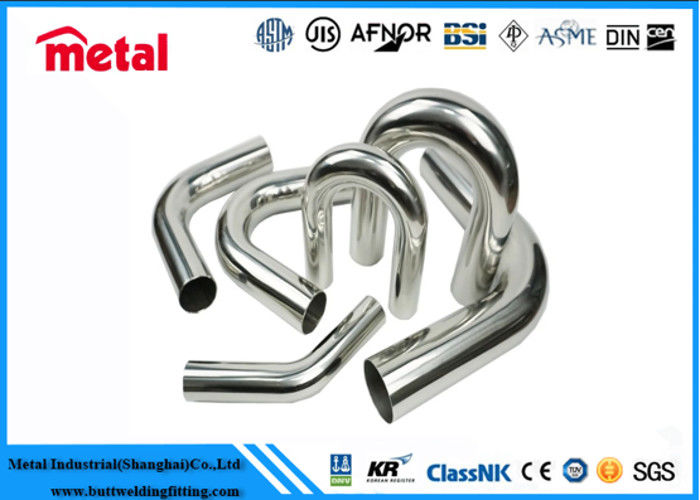

ASTM / ASME A / SA163 Dikişsiz U-bükülmüş Tüpler U Fin Tüpü Incoloy800 Çapı 60.33 MM
Paslanmaz çelik ubend:
ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L, 316TI, 316H, 304L
Karbon Çelik ubend
ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 ve WPHY 70.
Düşük Sıcaklıklı Karbon Çelik
ASTM A420 WPL3 / A420WPL6
Alaşımlı Çelik ubend
ASTM / ASME A / SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Dubleks çelik ubend
ASTM A 815 UNS NO. S 31803, S 32205, S 32760, S 32750
Bakır nikel
C70600 (90:10), C71500 (70:30), C71640.
U Bükme Borusu mm mm olarak kabul edilirse bükülebilir: 15.8 16.0 17.0 18.0 19.05 20.0 21.3 25.4 26.7 31.8 32.0 38.1 mm
U dirsek Boru Başlangıç Uzunluğu
İstek üzerine maksimum uzunluklar 27000mm sağlanabilir
U bükme Borusu Bükme yarıçapı
Minimum: 1,5 × OD
Maksimum: 1500 mm
Eşanjör için Paslanmaz Çelik Borular
| İnç | Ondalık | milimetre |
| 1/16 " | 0,0625 | 1,59 mm |
| 1/8 " | 0,1250 | 3,18 mm |
| 16/03 " | 0,1875 | 4.76 mm |
| 1/4 " | 0,2500 | 6.35 mm |
| 5/16 " | 0,3125 | 7.94 mm |
| 3/8 " | 0,3750 | 9.53 mm |
| 16/07 " | 0,4375 | 11.11 mm |
| 1/2 " | 0,5000 | 12.70 mm |
| 16/09 " | 0,5625 | 14,29 mm |
| 5/8 " | 0,6250 | 15.88 mm |
| 11/16 " | 0,6875 | 17,46 mm |
| 3/4 " | 0,7500 | 19.05 mm |
| 13/16 " | 0,8125 | 20.64 mm |
| 7/8 " | 0,8750 | 22,23 mm |
| 15/16 " | 0,9375 | 23,81 mm |
| 1 " | 1.00 | 25.40 mm |
| 1 1/4 ″ | 1.25 | 31,75 mm |
| 1 1/2 ″ | 1.50 | 38,10 mm |
| 2 " | 2.00 | 50,80 mm |
TEST SERTİFİKASI
EN 10204 / 3.1'e göre Değirmen Testi Sertifikası
U-bükülmüş tüpler için gelişmiş yetenekler:
Boyutsal toleranslar U Bükme Borusu acc. TEMA RCB'ye
1) U Bükme Borusu Düz parçanın uzunluğu -0 / + 5 mm
Bükülmedeki düzleşme (“ovalite” olarak da bilinir), nominal boru dış çapının% 10'unu geçmemelidir.
Bükme kısmında duvar kalınlığı acc. TEMA RCB 2.31'e
2) U Bükme Borusu Bükülme kısmındaki minimum boru et kalınlığı (T dak) T (dak) ≥ (SW × (2 × R + D)) / (2 × (R + D)
nerede: SW en küçük duvar kalınlığıdır
D Nominal dış çap
R yarıçapı
3) U Bükme Borusu Yarıçapı toleransı
1) R 100 mm +/- 3 mm için
2) R ≥ 100 mm +/- 5 mm için
4). U bükme Boru Düzlüğü toleransı maks. 1 m başına 1,5 mm
U Bükme Borusu uçları: düz, boru eksenine dikey olarak kesilmiş
U Bükme Borusu mm mm olarak kabul edilirse bükülebilir: 15.8 16.0 17.0 18.0 19.05 20.0 21.3 25.4 26.7 31.8 32.0 38.1 mm
U dirsek Boru Başlangıç Uzunluğu
İstek üzerine maksimum uzunluklar 27000mm sağlanabilir
U bükme Borusu Bükme yarıçapı
Minimum: 1,5 × OD
Maksimum: 1500 mm
Paketleme ve Nakliye
Paket: standart ihracat karton ambalaj.
Teslim süresi: stok onayladıktan sonra 7-10 workign gün, detay teslim tarihine göre karar verilmelidir
üretim mevsimi ve sipariş miktarı.
